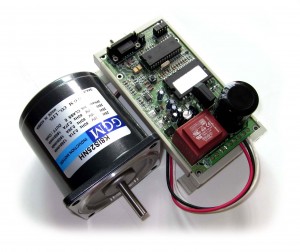

На основе схемных решений документа MC3PHAC Data Sheet Rev. 2, 7/2005 был разработан Starter Kit MC3PHAC (Ver.1) внешний вид которого представлен на рис. 1.

Starter Kit MC3PHAC (Ver.1)
Рис. 1. Внешний вид Starter Kit MC3PHAC (Ver.1).

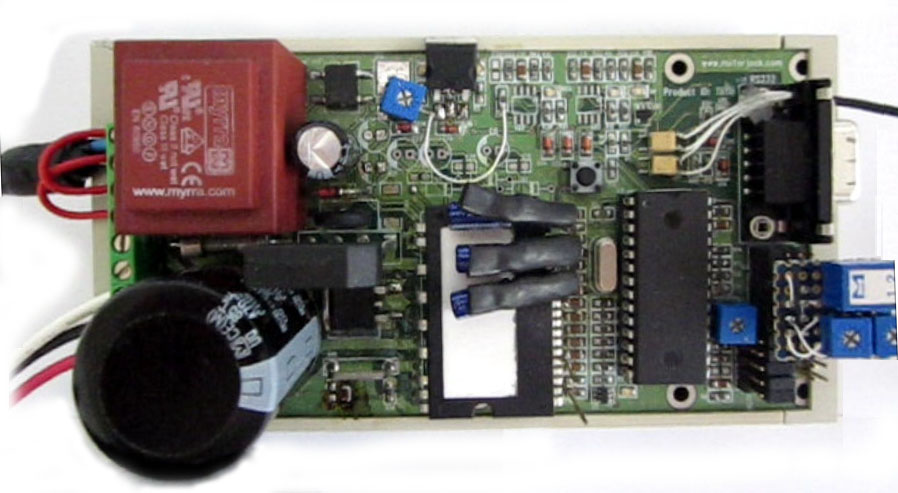

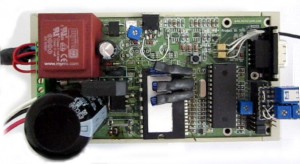

В процессе отладки на плате были сделаны изменения и дополнения (рис. 2).

2_Appearance
Рис. 2. Внешний вид Starter Kit MC3PHAC (Ver.1) после отладки.

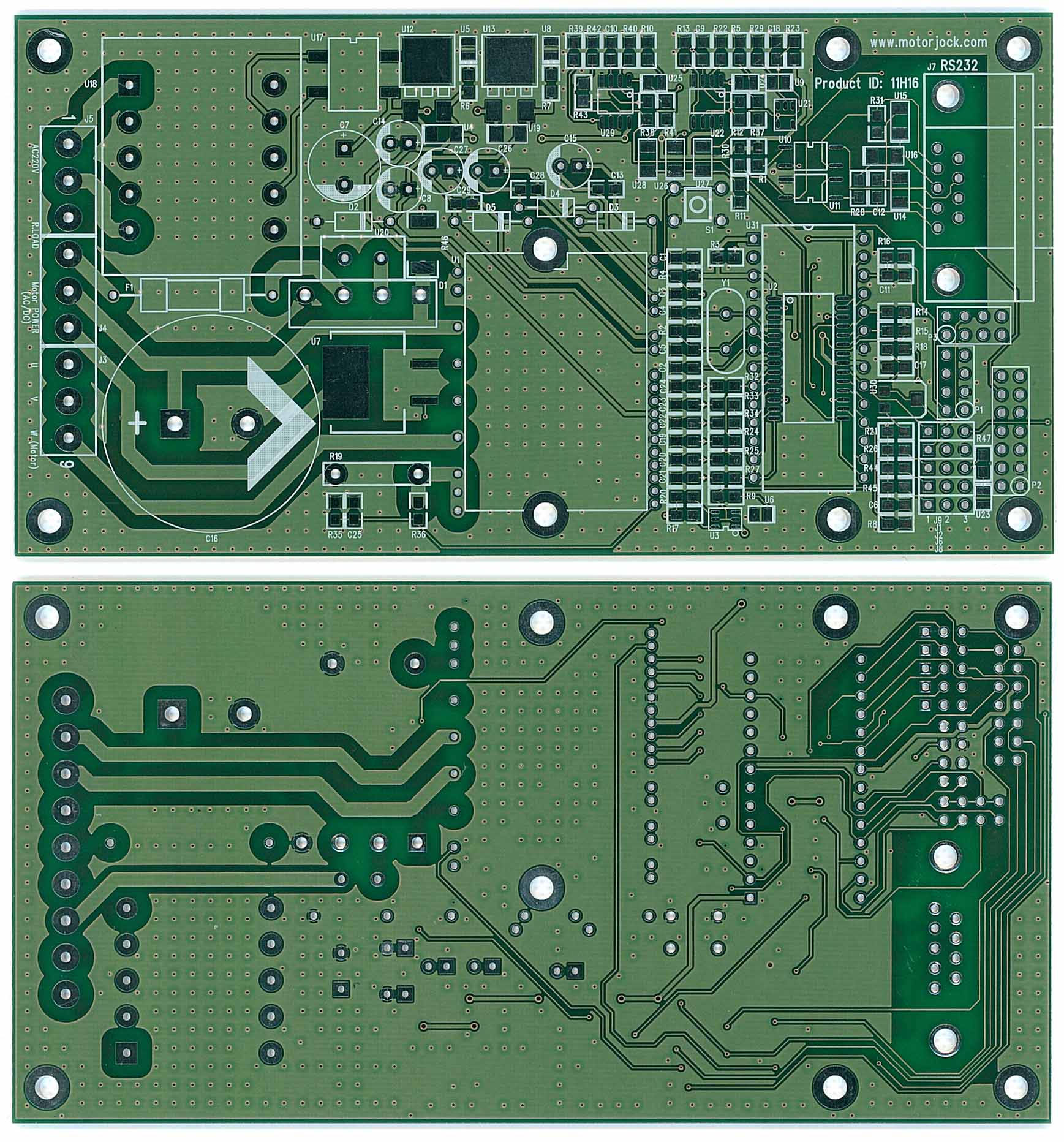

Печатная плата Starter Kit MC3PHAC (Ver.1) представлена на рис. 3

3_PCB
Рис. 3. Печатная плата Starter Kit MC3PHAC (Ver.1).

Схема Starter Kit MC3PHAC (Ver.1)PDF

В данной конструкции были найдены недоработки которые были устранены в следующей версии Starter Kit MC3PHAC (Ver.2)
